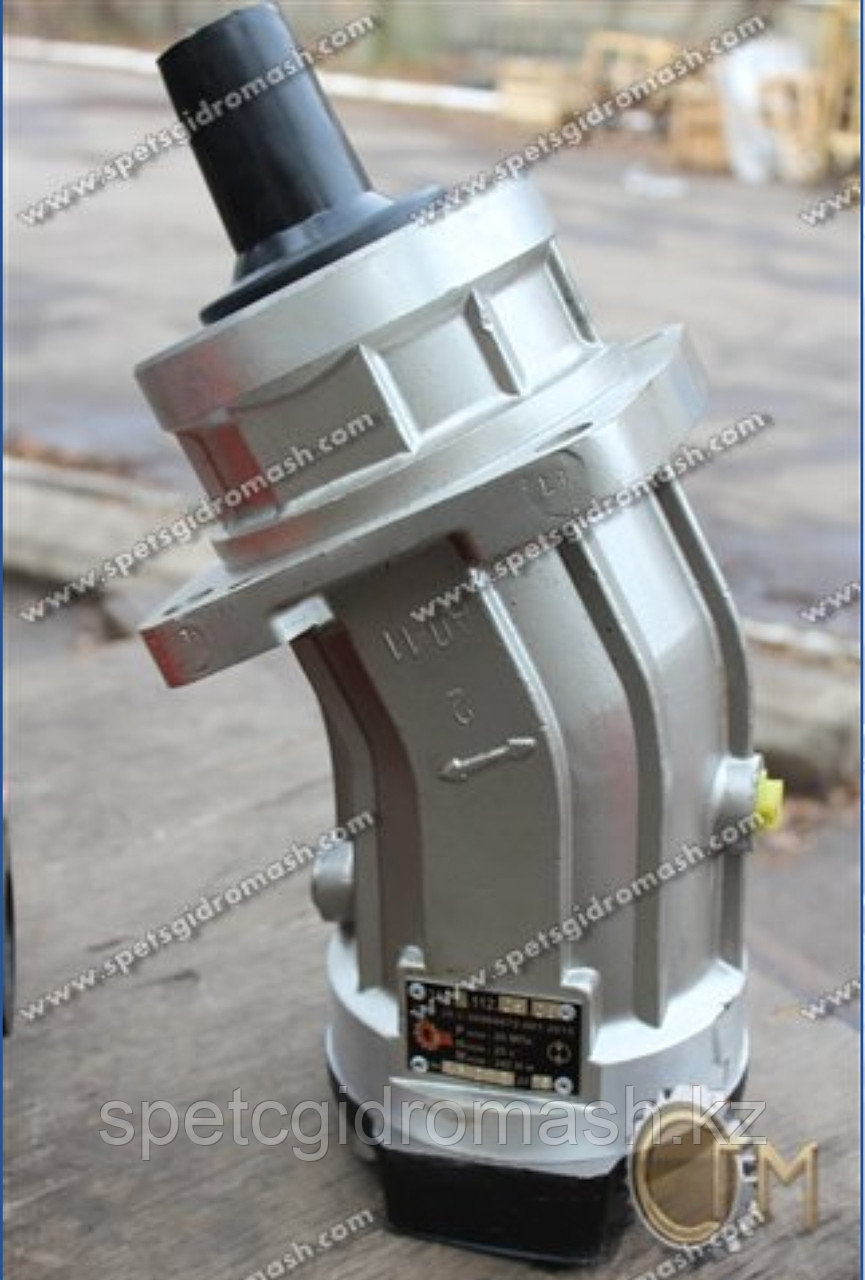

Гидромотор 310.112.01.06 со шпоночным валом, аксиально-поршневой нерегулируемый
290 000 ₸
- В наличии
- Код: 310.112.00.06
310.112.01.06 Гидромотор аксиально-поршневой нерегулируемый, реверсивный со шпоночным валом
310.112.00.06 - Гидромотор нерегулируемый аксиально-поршневой | |
Артикул: | 310.112.00.06 |
Тип машины: | гидромотор |
Вид: | аксиально-поршневой |
Тип: | нерегулируемый |
Аналоги: | МГ 0.112/32 , 410.112.А-00.02 , 210.25.13.21В , ГММ 112/00.02 |
Масса, кг: | 29 кг |
Вал: | шпонка |
Вращение вала: | реверсивное |
Диаметр вала: | 40 мм |
Кол-во шлицов: | 18 шт |
Параметры: | 40хf7х2x9g по ГОСТ 6033-80 |
Типоразмер: | 112 |
Тип раб. каналов: | 2 фланца на торце |
Использование в технике: | ЭТР-224А, ЭТР-223А, БМ-308 буровая машина, БКП-3П буровая машина |
Гидромотор 310.112.00.06 преобразует энергию рабочей жидкости в механическую энергию вращения вала.
Гидронасос 310.112 преобразуют механическую энергию вращения вала в гидравлическую энергию потока рабочей жидкости.
Гидромашины предназначены для работы в открытых и закрытых схемах стационарных и мобильных установок.
Рабочие объемы: 12, 28, 56, 80, 112, 160, 250 см3/об.
Расшифровка номера по каталогу гидромотора (гидронасоса) аксиально-поршневого 310-серии
Продукция |
Рабочий объем |
Давление |
|
310.1 серия |
80 см3/об |
40 МПа |
|
310.2 серия |
12 см3/об 28 см3/об 56 см3/об 112 см3/об |
32 МПа |
|
310.3 серия |
12 см3/об 28 см3/об |
32 МПа |
|
56 см3/об 80 см3/об 112 см3/об 160 см3/об 250 см3/об |
35 МПа |
||
310.4 серия |
56 см3/об 80 см3/об 112 см3/об 160 см3/об 250 см3/об |
40 МПа |
Табл. "Технические характеристики насосов серии 310":
Типоразмер |
12 |
28 |
56 |
80 |
112 |
160 |
250 |
|
Рабочий объем, Vg |
см3 |
11,6 |
28 |
56 |
80 |
112 |
160 |
250 |
Максимальная скорость вращения (при Pвх= 0,2МПа), nmax |
мин-1 |
6000 |
4750 |
3750 |
3350 |
3000 |
2650 |
2100 |
Подача при (nmax), Qmax |
л/мин |
70 |
133 |
210 |
268 |
336 |
424 |
525 |
Мощность, N |
кВт |
|
|
|
|
|
|
|
Крутящий момент, T |
Нм |
|
|
|
|
|
|
|
Масса, m |
кг |
4 |
9 |
17 |
19,2 |
29 |
45 |
65 |
Табл. "Технические характеристики гидромоторов серии 310":
Типоразмер |
12 |
28 |
56 |
80 |
112 |
160 |
250 |
|
Рабочий объем, Vg |
см3 |
11,6 |
28 |
56 |
80 |
112 |
160 |
250 |
Максимальная частота вращения, nmax |
мин-1 |
6000 |
4750 |
3750 |
3350 |
3000 |
2650 |
2100 |
Потребляемый расход (при nmax), Qmax |
л/мин |
70 |
133 |
210 |
268 |
336 |
424 |
525 |
Мощность, N |
кВт |
|
|
|
|
|
|
|
Крутящий момент, T при ∆p=450 бар |
Нм |
|
|
|
|
|
|
|
Масса, m |
кг |
4 |
9 |
17 |
19,2 |
29 |
45 |
65 |
Конструкция:
- аксиально-поршневые гидромашины 310.112 с наклонным блоком;
- угол наклона блока цилиндров 25º;
# |
Номер детали |
Наименование |
Кол-во |
для гидромотора гидронасоса |
1 |
210.25.83419 |
Кольцо |
1 |
310.112 |
2 |
310.112.088 |
Крышка |
1 |
310.112 |
3 |
210.25.6738 |
Втулка |
1 |
310.112 |
4 |
210.25.6731 |
Пружина |
2 |
310.112 |
5 |
НО 21-29 |
Кольцо СТП 5.26.71 |
2 |
310.112 |
7 |
ГОСТ 8338-75 |
Подшипник 212 |
1 |
310.112 |
8 |
НО 21-30 |
Кольцо СТП 5.26.71 |
310.112 | |
9 |
310.112.086 |
Вал |
1 |
310.112 |
10 |
210.25.101 |
Болт |
14 |
310.112 |
11 |
210.25.2505 |
Шайба |
7 |
310.112 |
12 |
310.112.044 |
Пластина |
1 |
310.112 |
13 |
210.25.55209 |
Штифт |
1 |
310.112 |
14 |
310.112.043 |
Шип |
1 |
310.112 |
16 |
ГОСТ 5915-70 |
Гайка М12 |
6 |
310.112 |
17 |
ГОСТ 22040-76 |
Шпилька М12х35.66.019 |
6 |
310.112 |
18 |
ГОСТ 6402-70 |
Шайба 4.65Г |
6 |
310.112 |
19 |
310.112.012 |
Крышка |
1 |
310.112 |
20 |
ГОСТ 3128-70 |
Штифт 10м6х16 |
1 |
310.112 |
21 |
310.112.019 |
Распределитель |
1 |
310.112 |
22 |
210.25.1863 |
Втулка |
1 |
310.112 |
23 |
310.112.011 |
Корпус |
1 |
310.112 |
24 |
ГОСТ 9833-73 |
Кольцо уплотнительное 011-015-25-2-2 |
1 |
310.112 |
25 |
310.112.002 |
Блок |
1 |
310.112 |
26 |
310.112.010 |
Поршень с шатуном |
7 |
310.112 |
27 |
210.25.1044 |
Втулка |
1 |
310.112 |
28 |
210.25.095 |
Пружина |
4 |
310.112 |
29 |
210.25.109 |
Втулка |
1 |
310.112 |
30 |
210.25.1040 |
Сухарь |
2 |
310.112 |
31 |
ГОСТ 832-78 |
Подшипник 6-466311К |
2 |
310.112 |
32 |
310.112.089 |
Втулка |
1 |
310.112 |
33 |
ГОСТ 13942-86 |
Кольцо В55 |
1 |
310.112 |
34 |
ГОСТ 8752-79 |
Манжета 1.2.-50х70-1 |
1 |
310.112 |
Назначение:
силовые стационарные и мобильные гидроприводы с давлением до 450 бар.
Особенности:
-исполнение: аксиально-поршневые гидромашины с наклонным блоком;
-усиленный подшипниковый узел;
-усиленный распределительный узел;
-биметаллический стальной блок;
-повышенный ресурс при работе на высоких давлениях;
-возможность пристыковки гидроаппаратуры.
Гидронасос ( гидромотор ) - 310.112 габаритно - присоединительные размеры
Таблица присоединительных размеров
Размер |
210.12 |
310.12 |
310.2.28 |
310.3.45, 310.4.45 310.3.56, 310.4.56 |
310.3.80 310.4.80 |
310.3.112 310.4.112 |
310.3.160 310.4.160 |
310.3.250 310.4.250 |
|
G шлиц |
20xf7x1,5x9g ГОСТ 6033- 80 |
25xf7x1,5x9g ГОСТ 6033-80 или Эв 25x1,5x16S ГОСТ 6033-51** |
35xf7x2x9g ГОСТ 6033-80 |
40xf7x2x9g ГОСТ6033- 80 |
45xh8x2x9g ГОСТ6033- 80 |
45xh8x2x9g ГОСТ6033- 80 |
50xh8x2x9g ГОСТ6033- 80 |
||
К шпонка |
6x6x32 |
8x7x40 |
8x7x50 или |
10x8x56 |
12x8x63 |
14x9x70 |
14x9x80 |
||
ГОСТ 23360 |
|
|
|
10x8x50** |
|
|
|
|
|
D1 |
80 h7 |
|
100 h7 |
125 h7 |
140 h7 |
160 h7 |
180 h7 |
224 h7 |
|
D2 |
100 |
|
125 |
160 |
180 |
200 |
224 |
280 |
|
D3 |
М6—7Н |
М8—7Н |
М12—7Н |
М12—7Н |
М12—7Н |
M16—7H |
M16—7H |
||
D4 |
25h8 |
|
30h8 |
40 h8 |
45 h8 |
50 h8 |
50 h8 |
55 h8 |
|
D5 |
16,6 |
|
21,2 |
30 h11 |
35 h11 |
40 h11 |
40 h11 |
45 h11 |
|
D6 |
|
|
М8—7Н
|
М8—7Н
|
М10—7Н |
М12—7Н |
М12—7Н |
М12—7Н |
|
D7 |
9 |
|
11 |
14 |
14 |
18 |
18 |
22 |
|
D8 |
|
|
|
22 |
22 |
28 |
32 |
32 |
|
D9 |
|
|
|
30 |
30 |
38 |
42 |
62 |
|
D10 |
|
|
|
М10 |
М10 |
М12 |
М14 |
М16 |
|
D11 |
|
|
|
М10 |
М10 |
М12 |
М12 |
М16 |
|
D12 |
20k6 |
|
25k5 |
30k6 (32h6)* |
35k6 |
40k6 |
45k6 |
50k6 |
|
D13 |
11 |
|
12,5 |
17 |
17 |
17 |
21 |
21 |
|
D14*** |
M22x1,5 |
M27x2 |
|
|
|
|
|
||
D15*** |
M27x2 |
|
M33x2 |
|
|
|
|
|
|
L |
160 |
192 |
196 |
244 |
275 |
290 |
320 |
367 |
|
L1 |
23,5 |
|
33 |
32,5 |
34,5 |
39,5 |
39,5 |
43,5 |
|
L2 |
40 |
|
50 |
49 |
50 |
55 |
55 |
58 |
|
L3 |
40 |
9 |
50 |
33,5 |
32 |
40 |
40 |
50 |
|
L4 |
50 |
Основные | |
---|---|
Производитель | Спецгидромаш |
Страна производитель | Украина |
Состояние | Новое |
Конструктивное исполнение | Моноблочное |
Гарантийный срок | 6 мес |
Регулируемый гидромотор | Нет |
Тип гидромотора | Аксиально-поршневой с наклонным блоком |
Рабочий объем | 56 куб. см |
Тип | Гидромотор |
Габаритные размеры | |
Вес | 29 кг |
- Цена: 290 000 ₸
