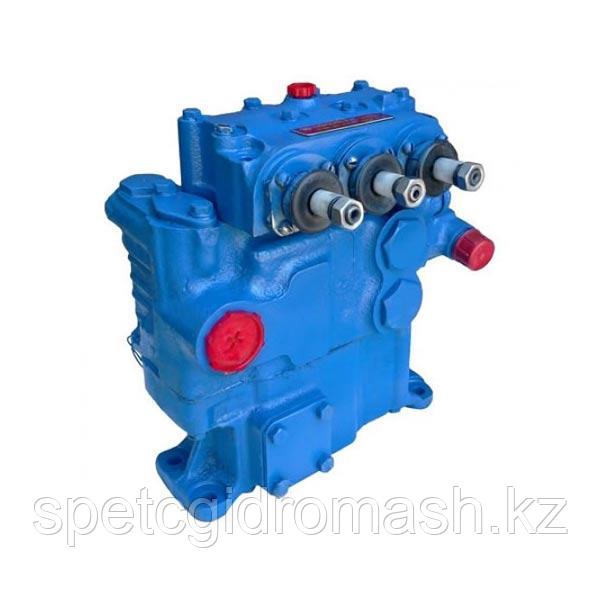

Гидрораспределитель Р160 3/1 222-10 Карпатец
от 140 000 ₸
- Под заказ
- Код: Р160 3/1 222
Гидрораспределитель Р160 3/1-222-10 Карпатец
Гидрораспределитель Р-160 3/1 222-10 предназначен для установки в гидросистемы общего назначения тракторов с насосами производительностью до 160 л/мин, где выполняет следующие функции:
– распределение потока рабочей жидкости, нагнетаемой гидронасосом, между потребителями (силовыми гидроцилиндрами);
– предохранение от перегрузок гидросистемы в позициях золотника «Подъем» и «Опускание принудительное» (режим предохранительного клапана);
– разгрузка гидросистемы при нейтральной позиции золотника посредством перелива рабочей жидкости в бак (холостой ход).
Имеет четыре позиции золотника: «Подъем без фиксации», «Нейтральная», «Опускание принудительное без фиксации», «Плавающая с фиксацией»
Гидрораспределитель Р160-3/1-111 имеет обратный клапан и одну напорную гидролинию применяется на технике: Т-130 и мод., Т-170 и мод., ТБ-1 и мод.
Применяемость: Т-130 Т-170 ТБ-1 и модификации этих тракторов
Тип распределителя | клапанно-золотниковый моноблочный |
Количество золотников | 3 |
Тип золотника | с закрытым центром, уравновешенный с торцов |
Диаметр золотника (мм) | 32 |
Позиции золотника | «Подъём», «Нейтральная», «Опускание принудительное», «Плавающая» |
Фиксация золотника в позициях «Подъём», «Опускание принудительное» | с помощью шарикового фиксатора |
Возврат из позиции «Подъём» и «Опускание принудительное» | автоматически (после снятия руки с рукоятки управления) |
Возврат из позиции «Плавающая» | вручную |
Тип предохранительно-переливного клапана | дифференциальный с серводействием |
Тонкость фильтрации (мкм) | 25 |
Максимальное давление (МПа) | 19 |
Масса распределителя (кг) | 36 |
Указания по эксплуатации
Гидрораспределитель должен быть размещен на машине не ниже, чем на уровне верхней точки масляного бака.
Перед установкой гидрораспределителя в гидросистему машины следует удалить резиновые или пластмассовые пробки, которыми были временно закрыты присоединительные отверстия в корпусе.
Присоединительная арматура должна обеспечивать полную герметичность.
Для обеспечения давления слива 0,3 МПа патрубок слива должен иметь внутренний диаметр 25 мм, не менее.
При низких температурах окружающего воздуха гидросистему перед началом работы следует прогреть.
При длительной работе температура рабочей жидкости не должна превышать 80ºС.
Для безотказной работы распределителя необходима тщательная фильтрация масла, что достигается установкой фильтра в заливную горловину бака и в сливную магистраль гидросистемы.
Необходимо тщательно следить за состоянием фильтров гидросистемы, так как загрязнение масла может нарушить работу клапанов гидрораспределителя и устройств автоматического возврата золотников.
Не следует принудительно удерживать в позициях «Подъем» и «Опускание принудительное» после окончания рабочего хода управляемого гидродвигателя во избежание перегрева гидросистемы
Габаритные и присоединительные размеры гидрораспределителя
Устройство гидрораспределителя
1 – нижняя крышка; 2 – золотник; 3 – верхняя крышка; 4 – клапан перепускной; 5 – корпус гидрораспределителя; 6 – направляющая предохранительного клапана; 7 – втулка фиксатора; 8 – клапан обратный; 9 – рычаг сферический; 10 – рычаг; I – положение золотника «Подъем»; II – положение золотника «Нейтральное»; III – положение золотника «Принудительное опускание»; IV – положение золотника «Плавающее»
Принимаем в ремонт гидроузлы с дальнейшей отправкой в Украину для восстановления на завод. Все закрывающие документы (накладные, акты выполненных работ и т.д.) заказчик получит от ТОО в Республике Казахстан. Работаем с НДС и по частичной оплате. Наша компания несет полную ответственность за качество, гарантии, сертификации, сроки и финансовые расчеты, а также за другие условия оговоренные в контракте по каждой поставке.
Основные | |
---|---|
Производитель | Спецгидромаш |
Страна производитель | Украина |
Состояние | Новое |
Тип распределителя | Золотниковый |
Количество гидролиний | 3 шт |
Конструктивное исполнение | Моноблочное |
Гарантийный срок | 6 мес |
Рабочий объем | 19 куб. см |
Тип | Гидрораспределитель |
Габаритные размеры | |
Вес | 36 кг |
- Цена: от 140 000 ₸
