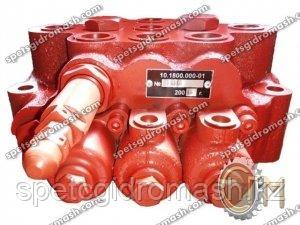

Гидрораспределитель моноблочного типа

Гидроблок

варианты в трёх исполнениях

10.18.00.000-01

10.16.00.000-01

         10.17.00.000-01

Применение: 4321-АТЕК (А, Б, В) Бывший завод "Красный Экскаватор"

Предназначен для распределения потока и регулирования давления рабочей жидкости и управления работой исполнительных механизмов в гидросистемах машин с насосами, создания плавающего положения гидроцилиндров стрелы.

Конструктивно гидрораспределитель представляет собой аппарат с тремя золотниками и клапанными устройствами.

Управление золотниками гидравлическое дистанционное.

Конструктивно все золотники, за исключением золотников управления гидромоторов хода, одинаковы. Отличие золотников управления гидромотора хода заключается в линейных размерах крайних проточек, что продиктовано необходимостью соединения обеих полостей гидромоторов хода с гидробаком при нейтральном положении золотников.

Каждый из золотников имеет двойное функциональное назначение он управляет движением какого либо из органов экскаватора и управляет обеим проходящим через распределитель потоком. Управление обоим потоком осуществляется средней проточкой золотника, которая при нахождении золотника в нейтральном положении пропускает поток к последующим по потоку аппаратам. 3 случае смещения золотника в любое крайнее положение поток отсекается от последующих аппаратов и через обратные клапаны направляется в свою нагнетательную камеру.

Когда по схеме такой блокировки не требуется, производится параллельное подсоединение двух или нескольких золотников.

Обратные клапаны в распределителях предотвращают перемещение рабочих органов под действием собственной массы в случае падения давления в рабочей линии.
