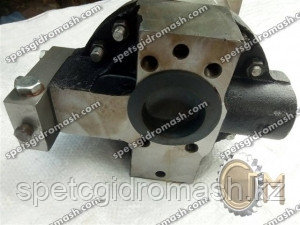

Гидронасос 313.3.56.502.3 регулируемый аксиально-поршневой правого вращения

313.3.56.502.3 Гидронасос регулируемый аксиально-поршневой правого вращения

Гидронасосы серии 313 преобразуют механическую энергию вращения вала в гидравлическую энергию потока рабочей жидкости.
Регулируемые насосы типа 313 аксиально-поршневые предназначеные для работы в открытой гидросистеме и имеют широкий диапазон изменения рабочего объема, различные виды регулирования и управления.

Гидронасос 313.56 имеет шлицевой вал Д=35 правого вращения (количество шлицов на валу 16 шт.), рабочий объем = 56 см3.


Применение на технике регулируемых насосов 313.3.56.502.3

• Экскаваторы типа ЭО-4225А-07, ЭО-4225А-06, ЕК-270, ЭО-43211, ЭО-6123;
•
  Валочно-пакетирующие машины: ЛП-19В, ВПМ, МЛ-119А, ВП-05;
•
  Асфальтоукладчики: ДС-196, АГ-7,5, АК-7,5;
•
  Погрузчики: ТО-27, ТО-28, ТО-18Б, ТО-18Д, Амкодор-322, Амкодор-208, ПК-032, ТМ-3А, ДЗ-133, ТО-49,
• ВП-0501, ТО-40С;
•
  Строительная и коммунальная техника , шахтное оборудование;
•
  Автокраны: КС-4574, КС-45719, КС-55713, КС-3575, КГС-28.01, КС-6476, КС-45716, КС-5476, КС-6973, КС-45717, КС-35714, КС-45717;
• Дорожные катки: ВА-9, ВГ-12, ВГ-1202, ВА-9002, ВА-252, ВА-6122.

Начиная с 2009 года выпускается более современная версия этого гидронасоса с биметаллическим качающим узлом - 313.4.56.502.3 Увеличение максимального давление на 5ПМа, т.е. до 40 МПа (на серии 313.4)в противовес 35 МПа (на серии 313.3).

Расшифровка номера по каталогу

 Конструкция гидронасоса 313.3.56.502.3 :

Гидравлический насос 313.3.56.502.3 оснащен прочным алюминиевым корпусом, внутри которого имеется:

• основной вал, устанавливаемый на 3 подшипника, шпоночные и шлицевые валы;
• качающий узел, состоящий из латунного или стального блока цилиндров, рабочих поршней, шипа и сферического распределителя;
• винты, ограничивающие рабочий объем;
• крышка манжета, расположенная возле монтажного фланца, которая оснащена уплотнителем для герметичности корпуса изделия.

Агрегат может иметь датчик, определяющий частоту вращения. В блоке регулятора гидромотора присутствует поршень, золотниковая пара и крышка настройки. Он может иметь блок обратно-предохранительных клапанов и прополаскивания.

Технические характеристики гидронасоса 313.56 :

Габаритно-присоеднительные размеры гидронасоса 313.3.56.502.3

Габаритно-присоеднительные размеры гидронасоса 313.3.56
