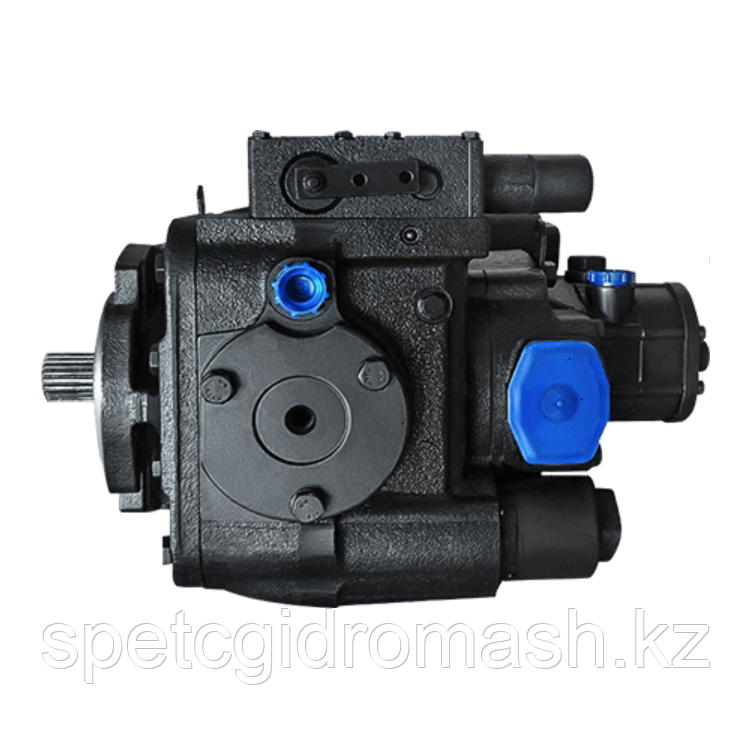

Гидронасос НП-112 ГСТ комбайн Вектор PVH112/МН1R1D1AA1A1ABN
780 000 ₸
- Под заказ
- Код: PVH112/МН1R1D1AA1A1ABN
Отправка с 04 ноября 2024
Гидронасос НП-112 ГСТ комбайн Вектор
PVH112/МН1R1D1AA1A1ABN
Насос аксиально-поршневой предназначен для нагнетания рабочей жидкости в гидравлическую систему закрытого типа с бесступенчатым регулированием подачи рабочей жидкости с помощью системы управления на различных машинах в районах с умеренным и тропическим климатом.
Насос ГСТ или насос НП - аксиально-поршневой регулируемый насос, с возможным конструктивным исполнением двух типов. Так, насосы ГСТ согласно механизму управления, делятся на два типа, а именно:
- Насос аксиально-поршневой регулируемый с электрогидравлической трехпозиционной системой управления (ЕR1 или ЕR2)
- Насос аксиально-поршневой регулируемый с гидромеханической системой управления (МН)
Исходя из данных паспорта нового изделия, насос аксиально-поршневой регулируемый с электрогидравлической трехпозиционной системой управления (НП) состоит из следующих сборочных единиц:
Люлька, вал, распределитель гидравлический, золотник управления положением люльки, насос подпитки, обратные клапана, предохранительный клапан системы подпитки, гидроусилитель механизма поворота люльки, блок цилиндров, винт регулировочный, торцевое уплотнение. Насос ГСТ в работе всегда сопровождают устройства не входящие в его сотав: трубопроводы (системы управления, РВД, трубопроводы низкого давления, дренажный трубопровод), фильтр, вакуумметр, охладитель.
Технические параметры аксиально-поршневых насосов регулируемых ( НП-33, НП-52, НП-71, НП-90, НП-112 ) представлены в таблице
Технические характеристики гидроприводов ГСТ:
Параметры |
ГСТ-33 |
ГСТ-52 |
ГСТ-70 |
ГСТ-90 |
ГСТ-112 |
|
Рабочий объем, см3/об насоса: макс мин мотора: макс |
33,3 0 33,3 |
51,6 0 51,6 |
69,8 0 69,8 |
89 0 89 |
112 0 112 |
|
Частота вращения вала, об/мин ном макс мин: насоса мотора |
1500 3590 500 50 |
1500 3100 500 50 |
1500 3000 500 50 |
1500 3000 500 50 |
1500 3000 500 50 |
|
Объем насоса подпитки, см3/об |
12,3 |
18,03 |
18,03 |
18,03 |
18,03 |
|
Объемная подача насоса, л/мин мин ном макс |
15,84 47,4 113,4 |
24,54 73,5 152 |
33,18 99,5 198,9 |
42,3 126,8 253 |
53,2 212 320 |
|
Давление нагнетания, Мпа ном макс |
27 35 |
27 40 |
27 40 |
27 40 |
27 42 |
|
Давление подпитки, Мпа ном макс |
1,5 1,8 |
1,5 1,8 |
1,5 1,8 |
1,5 1,8 |
2,0 2,3 |
|
Приводной крутящийся момент насоса, Нм ном макс |
154,70 231,25 |
237,22 355,85 |
319,29 479,76 |
405,87 610,48 |
501,28 758,76 |
|
КПД, % объемный гидромеханический полный |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
|
Угол поворота рычага управ., град. |
±22 |
±26 |
±26 |
±30 |
±30 |
|
Масса без рабочей жидкости, кг |
75 |
90 |
103 |
125 |
127 |
|
Направление вращения |
лев./прав. |
лев./прав. |
лев./прав. |
лев./прав. |
лев./прав. |
Параметры |
ГСТ-119 |
ГСТ-130 |
ГСТ-166 |
ГСТ-227 |
ГСТ-333 |
|
Рабочий объем, см3/об насоса: макс мин мотора: макс |
119 0 119 |
135 0 135 |
166 0 166 |
227 0 227 |
333 0 333 |
|
Частота вращения вала, об/мин ном макс мин: насоса мотора |
1500 2700 500 50 |
1500 3000 500 50 |
1500 2400 500 50 |
1500 2100 500 50 |
1500 1900 500 50 |
|
Объем насоса подпитки, см3/об |
18,8 |
32 |
32,8 |
32,8 |
65,5 |
|
Объемная подача насоса, л/мин мин ном макс |
56,4 160,2 304,2 |
64,2 273,2 365 |
78,6 223,8 378 |
108 306,6 453,6 |
158,4 450,6 600 |
|
Давление нагнетания, Мпа ном макс |
27 40 |
27 40 |
27 40 |
27 40 |
27 40 |
|
Давление подпитки, Мпа ном макс |
1,5 1,8 |
2,0 2,3 |
1,5 1,8 |
1,5 1,8 |
1,5 1,8 |
|
Приводной крутящийся момент насоса, Нм ном макс |
433,56 654,59 |
607,72 918,07 |
605,6 914,34 |
830,23 1253,5 |
1218,9 1840,3 |
|
КПД, % объемный гидромеханический полный |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
|
Угол поворота рычага управ., град. |
±25 |
±30 |
±30 |
±28 |
±28 |
|
Масса без рабочей жидкости, кг |
194 |
130 |
288 |
364 |
467 |
|
Направление вращения |
лев./прав. |
лев./прав. |
лев./прав. |
лев./прав. |
лев./прав. |
| Габаритные размеры | |
|---|---|
| Вес | 100 кг |
| Основные | |
| Производитель | Спецгидромаш |
| Гарантийный срок | 6 мес |
| Страна производитель | Украина |
| Состояние | Новое |
- Цена: 780 000 ₸
