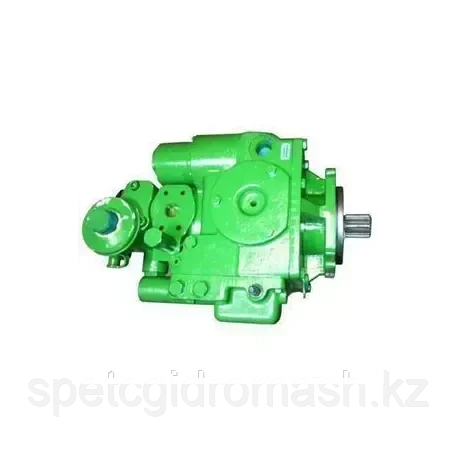

Гидронасос НП-112 ГСТ комбайн John Deere (Джон Дир) 9400 и др. код насоса WN-AH160785
750 000 ₸
- В наличии
- Код: WN-AH160785
Гидронасос НП-112 ГСТ комбайн John Deere (Джон Дир) 9400 и др. код насоса WN-AH160785

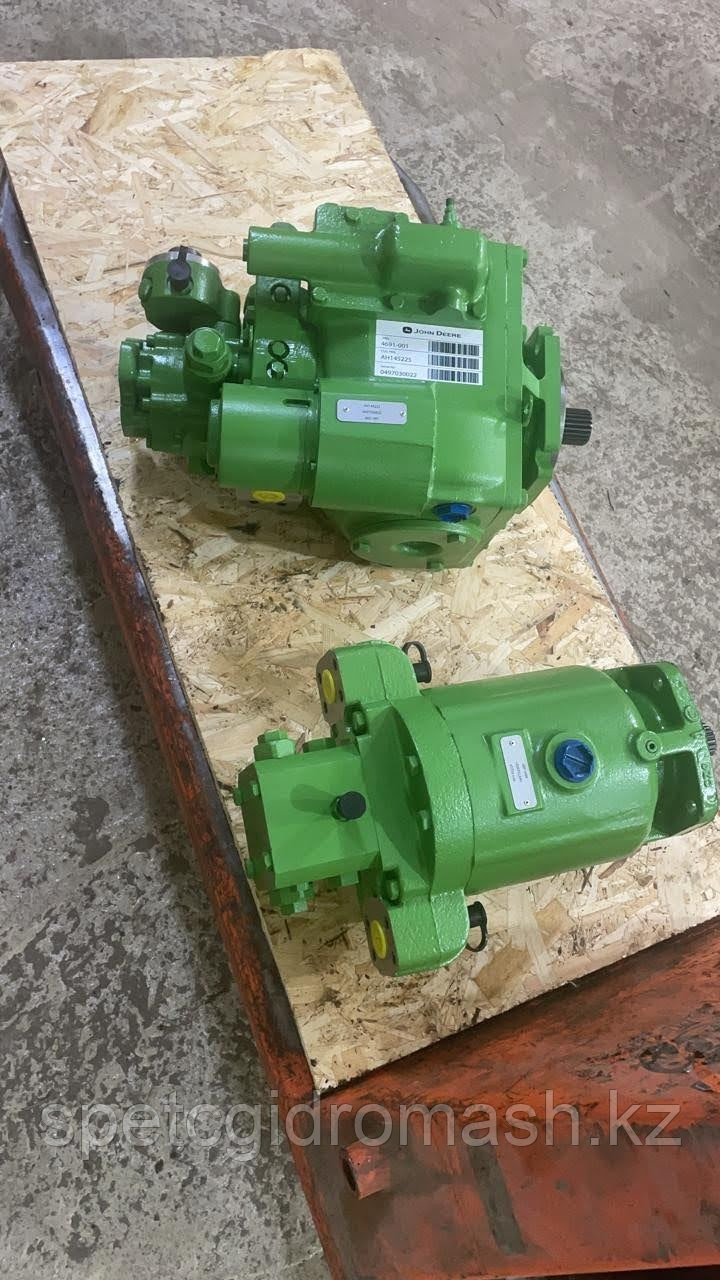

Гидростатическая трансмиссия ГСТ комбайна состоит из гидростатического насоса WN-AH160785, и гидромотора AH169693 с конечными приводами, которые при помощи двигателя передают толчки к ходовой части механизма, без поочередной регулировки набора скорости, а также тяги, при ручном управлении и приводе исполнительных органов. А 3-х скоростная коробка передач обеспечивает привод всех рабочих агрегатов, выбор рабочих и транспортных скоростных режимов в диапазоне от 1,7 до 32 км/ч.
Технические характеристики гидроприводов ГСТ:
Параметры |
ГСТ-33 |
ГСТ-52 |
ГСТ-70 |
ГСТ-90 |
ГСТ-112 |
Рабочий объем, см3/об насоса: макс мин мотора: макс |
33,3 0 33,3 |
51,6 0 51,6 |
69,8 0 69,8 |
89 0 89 |
112 0 112 |
Частота вращения вала, об/мин ном макс мин: насоса мотора |
1500 3590 500 50 |
1500 3100 500 50 |
1500 3000 500 50 |
1500 3000 500 50 |
1500 3000 500 50 |
Объем насоса подпитки, см3/об |
12,3 |
18,03 |
18,03 |
18,03 |
18,03 |
Объемная подача насоса, л/мин мин ном макс |
15,84 47,4 113,4 |
24,54 73,5 152 |
33,18 99,5 198,9 |
42,3 126,8 253 |
53,2 212 320 |
Давление нагнетания, Мпа ном макс |
27 35 |
27 40 |
27 40 |
27 40 |
27 42 |
Давление подпитки, Мпа ном макс |
1,5 1,8 |
1,5 1,8 |
1,5 1,8 |
1,5 1,8 |
2,0 2,3 |
Приводной крутящийся момент насоса, Нм ном макс |
154,70 231,25 |
237,22 355,85 |
319,29 479,76 |
405,87 610,48 |
501,28 758,76 |
КПД, % объемный гидромеханический полный |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
Угол поворота рычага управ., град. |
±22 |
±26 |
±26 |
±30 |
±30 |
Масса без рабочей жидкости, кг |
75 |
90 |
103 |
125 |
127 |
Направление вращения |
лев./прав. |
лев./прав. |
лев./прав. |
лев./прав. |
лев./прав. |
Параметры |
ГСТ-119 |
ГСТ-130 |
ГСТ-166 |
ГСТ-227 |
ГСТ-333 |
Рабочий объем, см3/об насоса: макс мин мотора: макс |
119 0 119 |
135 0 135 |
166 0 166 |
227 0 227 |
333 0 333 |
Частота вращения вала, об/мин ном макс мин: насоса мотора |
1500 2700 500 50 |
1500 3000 500 50 |
1500 2400 500 50 |
1500 2100 500 50 |
1500 1900 500 50 |
Объем насоса подпитки, см3/об |
18,8 |
32 |
32,8 |
32,8 |
65,5 |
Объемная подача насоса, л/мин мин ном макс |
56,4 160,2 304,2 |
64,2 273,2 365 |
78,6 223,8 378 |
108 306,6 453,6 |
158,4 450,6 600 |
Давление нагнетания, Мпа ном макс |
27 40 |
27 40 |
27 40 |
27 40 |
27 40 |
Давление подпитки, Мпа ном макс |
1,5 1,8 |
2,0 2,3 |
1,5 1,8 |
1,5 1,8 |
1,5 1,8 |
Приводной крутящийся момент насоса, Нм ном макс |
433,56 654,59 |
607,72 918,07 |
605,6 914,34 |
830,23 1253,5 |
1218,9 1840,3 |
КПД, % объемный гидромеханический полный |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
0,95 0,9 0,86 |
Угол поворота рычага управ., град. |
±25 |
±30 |
±30 |
±28 |
±28 |
Масса без рабочей жидкости, кг |
194 |
130 |
288 |
364 |
467 |
Направление вращения |
лев./прав. |
лев./прав. |
лев./прав. |
лев./прав. |
лев./прав. |
Гидростатическая трансмиссия (ГСТ мотор + ГСТ насос) проходит обязательные многократные испытания на проверочном стенде, после чего признается годной к эксплуатации, и высылается заказчику. Возможности нашего испытательного стенда позволяют настроить нужные параметры в широком диапазоне и проверить изменения, происходящие на испытуемых ГСТ.
Габаритные размеры | |
---|---|
Вес | 120 кг |
Основные | |
Производитель | Спецгидромаш |
Гарантийный срок | 6 мес |
Страна производитель | Украина |
Тип | Гидромотор |
Тип гидромотора | Аксиально-поршневой с наклонным блоком |
Состояние | Новое |
- Цена: 750 000 ₸
